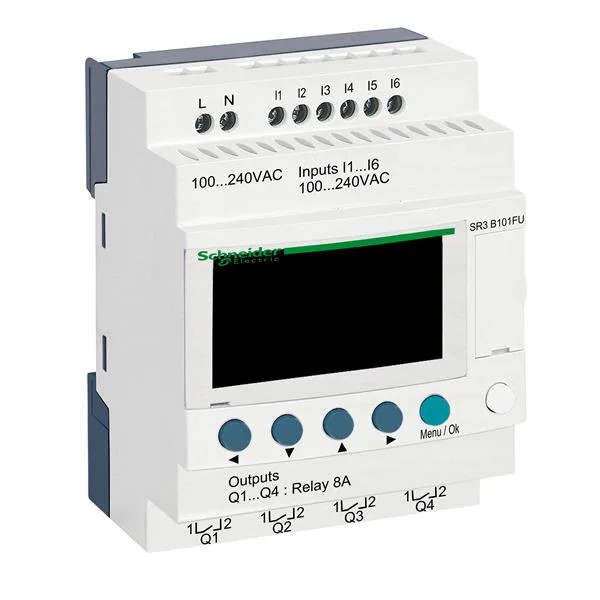

RELE CONTROLADOR LOGICO PROGRAMABLE ZELIO LOGIC 100 – 240V I6-Q4

Número de líneas esquema control: 0..500 con FBD programación. 0…240 con Ladder programación
Tiempo de ciclo: 6…90 ms
Tiempo de backup: 10 años a 25 °C
Deriv. relo: 12 min/año a 0..55 °C. 6 s/mes a 25 °C
Comprobaciones: Memoria de programa en cada arranque
Tensión de alimentación: 100…240 V
Límites tensión alimentación: 85…264 V
Frecuencia de alimentación: 50/60 Hz
Corriente de alimentación: 30 mA a 240 V (sin extensión). 40 mA a 240 V (con extensiones). 80 mA a 100 V (con extensiones). 80 mA a 100 V (sin extensión)
Consumo: 12 VA con extensiones – 7 VA sin extensión
Tensión de aislamiento: 1780 V
Tipo de protección: Contra la inversión de terminales (instrucciones de control no ejecutadas)
Número de entrada digital: I6
Tensión de entrada digital: 100…240 V AC
Corriente de entrada discreta: 0,6 mA
Frecuencia de entrada discreta: 57…63 Hz – 47…53 Hz
Estado de tensión 1 garantizado >= 79 V para entrada digital
Estado de tensión 0 garantizado: = 0,17 mA (entrada digital)
Estado actual 0 garantizado: = 10 mA a 12 V (salida de relé)
Régimen en Hz: 0,1 Hz (en Ie) para salida de relé . 10 Hz (sin carga) para salida de relé
Endurancia mecánica: 10000000 Ciclos para salida de relé
[Uimp] Tensión asignada de resistencia a los choques: 4 kV conforme a EN/IEC 60947-1 y EN/IEC 60664-1
Reloj donde:
Tiempo respuesta: 50 ms con Ladder programación (de estado 0 a estado 1) para entrada digital. 50 ms con Ladder programación (de estado 1 a estado 0) para entrada digital. 50…255 ms con FBD programación (de estado 0 a estado 1) para entrada digital
50…255 ms con FBD programación (de estado 1 a estado 0) para entrada digital
10 ms (de estado 0 a estado 1) para salida de relé. 5 ms (de estado 1 a estado 0) para Salida de relé
Conexiones – terminales:
-Termin. tornillo, 1 x 0,2…1 x 2,5 mm² (AWG 25 … AWG 14) semi-sólido
-Termin. tornillo, 1 x 0,2…1 x 2,5 mm² (AWG 25 … AWG 14) sólido
-Termin. tornillo, 1 x 0,25…1 x 2.5 mm² (AWG 24 … AWG 14) flexible con extr. cable
-Termin. tornillo, 2 x 0,2…2 x 1,5 mm² (AWG 24 … AWG 16) sólido
-Termin. tornillo, de 2 x 0,25 a 2 x 0,75 mm² (AWG 24 … AWG 18) flexible con extr. cable
Par de apriete: 0,5 N.m

Relé inteligente modular expandible, ideal para automatización industrial. Ofrece flexibilidad, fácil integración y control eficiente, mejorando la productividad y reduciendo costos operativos.
